1. Tujuan (kembali)
a. Mengetahui pengertian sensor proximity
b. Memahami cara kerja sensor proximity
c. Mengetahui aplikasi sensor proximity dalam kehidupan
2. Alat dan Bahan (kembali)
a. Batterai
Baterai menyimpan energi potensi listrik dalam bentuk sel elektrokimia (sel volta). Ketika kutub posittif dan negatif baterai di hubungkan, potensi listrik kedua kutub akan menyebabkan arus listrik mengalir.
b. Timer 555
pewaktu 555 adalah sebuah sirkuit terpadu yang digunakan untuk berbagai pewaktu dan multivibrator.
c. Kapasitor
Kapasitor (Capacitor) atau disebut juga dengan Kondensator (Condensator) adalah Komponen Elektronika Pasif yang dapat menyimpan muatan listrik dalam waktu sementara dengan satuan kapasitansinya adalah Farad.
d. Resistor
Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya.
e. Proximity
Sensor
Proximity Sensor adalah sensor elektronik yang mampu mendeteksi keberadaan objek di sekitarnya tanpa adanya sentuhan fisik.
3. Landasan Teori (kembali)
Alat detektor logam adalah sebuah alat yang mampu mendeteksi keberadaan logam dalam jarak tertentu. Salah satunya dengan menggunakan prinsip kerja dari proximity sensor.
Proximity Sensor (Sensor Proksimitas) atau dalam bahasa Indonesia disebut dengan Sensor Jarak adalah sensor elektronik yang mampu mendeteksi keberadaan objek di sekitarnya tanpa adanya sentuhan fisik. Dapat juga dikatakan bahwa Sensor Proximity adalah perangkat yang dapat mengubah informasi tentang gerakan atau keberadaan objek menjadi sinyal listrik. Sensor proximity itu sendiri memiliki beberapa jenis salah satunya yaitu sensor proximity tipe induktif.
Sensor Jarak Induktif atau Inductive Proximity Sensor adalah Sensor Jarak yang digunakan untuk Sensor Jarak yang digunakan untuk mendeteksi keberadaan logam baik logam jenis Ferrous maupun logam jenis non-ferrous. Sensor ini dapat digunakan untuk mendeteksi keberadaan (ada atau tidak adanya objek logam), menghitung objek logam dan aplikasi pemosisian. Sensor induktif sering digunakan sebagai pengganti saklar mekanis karena kemampuannya yang dapat beroperasi pada kecepatan yang lebih tinggi dari sakelar mekanis biasa. Sensor Jarak Induktif ini juga lebih andal dan lebih kuat.
Alat detektor logam adalah sebuah alat yang mampu mendeteksi keberadaan logam dalam jarak tertentu. Salah satunya dengan menggunakan prinsip kerja dari proximity sensor.
Proximity Sensor (Sensor Proksimitas) atau dalam bahasa Indonesia disebut dengan Sensor Jarak adalah sensor elektronik yang mampu mendeteksi keberadaan objek di sekitarnya tanpa adanya sentuhan fisik. Dapat juga dikatakan bahwa Sensor Proximity adalah perangkat yang dapat mengubah informasi tentang gerakan atau keberadaan objek menjadi sinyal listrik. Sensor proximity itu sendiri memiliki beberapa jenis salah satunya yaitu sensor proximity tipe induktif.
Sensor Jarak Induktif atau Inductive Proximity Sensor adalah Sensor Jarak yang digunakan untuk Sensor Jarak yang digunakan untuk mendeteksi keberadaan logam baik logam jenis Ferrous maupun logam jenis non-ferrous. Sensor ini dapat digunakan untuk mendeteksi keberadaan (ada atau tidak adanya objek logam), menghitung objek logam dan aplikasi pemosisian. Sensor induktif sering digunakan sebagai pengganti saklar mekanis karena kemampuannya yang dapat beroperasi pada kecepatan yang lebih tinggi dari sakelar mekanis biasa. Sensor Jarak Induktif ini juga lebih andal dan lebih kuat.

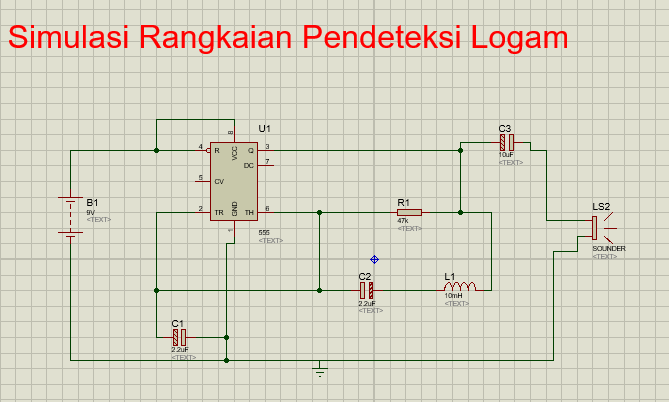

Baterai berperan
untuk sebagai sumber tegangan DC. Tegangan DC ini akan masuk ke dalam IC timer
555. IC timer 555 berperan sebagai generator gelombang kotak. Rangkaian
RLC yang dibentuk oleh R1,L1 dan C1 adalah bagian deteksi logam. L1
induktor adalah yang berinti udara. Jadi ketika sepotong logam didekatkan ke
kumparan, pada L1 terjadi peningkatan induktansi kumparan. Dengan kenaikan
induktansi kumparan ini, reaktansi keseluruhan atau impedansi dari sirkuit RLC
akan berubah, sehingga membuat speaker berbunyi. Ketika tidak ada logam yang
didekatkan ke induktor, sinyal yang diumpankan ke speaker akan lemah, sehingga
speaker tidak akan berbunyi.
5. Video Simulasi (kembali)
6. Link Download (kembali)
video rangkaian-download
