1. Tujuan
Menjelaskan tentang GTO sebagai varian dari thyristor standard yang mengalirkan arus ke gerbang untuk mematikan kerja thyristor, bukan untuk menghidupkan.
2. Komponen
1. Function Generator
Function Generator adalah alat ukur elektronik yang dapat membangkitkan gelombang dalam bentuk sinus, persegi empat dan bentuk gelombang lainnya sesuai dengan kebutuhan. Alat ini juga dapat menghasilkan frekuensi tertentu sesuai dengan kebutuhan.
2. Oscilloscope
Osiloskop adalah alat ukur elektronik yang dapat memetakan sinyal listrik menjadi grafik.
3. Resistor
Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif.
4. Dioda
Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.
5. Induktor
Fungsi Induktor diantaranya adalah dapat menyimpan arus listrik dalam medan magnet, menapis (Filter) Frekuensi tertentu, menahan arus bolak-balik (AC), meneruskan arus searah (DC) dan pembangkit getaran serta melipatgandakan tegangan.
3. Dasar Teori
GTO merupakan komponen elektronika daya yang memiliki tiga terminal, yaitu: anoda, katoda, dan gerbang (gate). Karakteristik GTO seperti SCR, GTO akan konduksi (ON) jika potensial pada anoda lebih positif daripada potensial pada katoda dan pada terminal gerbang dialirkan pulsa arus positif dan akan terus ON. GTO akan OFF jika terminal gerbang dan katoda diberi tegangan yang lebih negatif atau dialiri pulsa arus negatif.
Seperti thyristor, GTO dapat dinyalakan (on) dengan memberikan sinyal arus gerbang yang pendek dan sekali saja, GTO akan terus konduksi walaupun tanpa pulsa gerbang. Disisi lain, tidak seperti thyristor, GTO dapat dipadamkan (off ) dengan memberikan tegangan gerbang-katoda yang negatif menyebabkan arus negatif yang cukup besar mengalir. Arus gerbang negatif ini cukup besar sekitar sepertiga arus anoda GTO hanya mengalir beberapa mikrodetik (selama waktu pemadaman). GTO dapat membloking tegangan negatif yang besarnya tegantung pada desain detail GTO. Walaupun GTO merupakan komponen yang bisa dikontrol dengan kategori sama dengan MOSFET dan BJT, namun transien switching pemadamannya berbeda. Hal ini disebabkan karena GTO tidak dapat digunakan untuk pemadaman induktif kecuali ada rangkaian snubber yang terhubung dengan GTO. Ini sebagai konsekuensi kenyataan bahwa dv / dt yang besar yang menyertai pemadaman induktif tidak dapat ditoleransi oleh GTO.
4. Prinsip Kerja
Seperti yang telah disebutkan, sebuah thyristor mirip dengan sebuah saklar. Walalupun kedua kabel terpasang, tidak ada arus yang dapat mengalir melalu kedua terminal tersebut. Agar arus dapat mulai mengalir, maka sebuah tombol yang disebut gate ditambahkan dan dialiri dengan arus listrik.

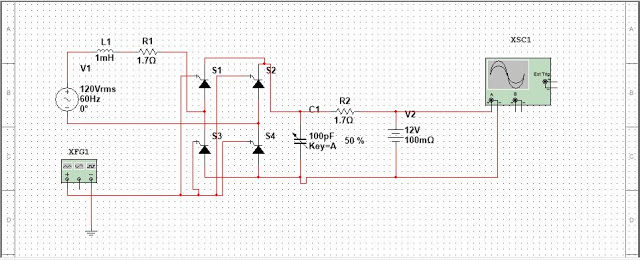

5. Gambar rangkaian
6. Video Rangkaian
7. Link Download
video rangkaian-download
gambar rangkaian-download
materi-download
datasheet-download
