DIFFERENTIAL COMMON MODE AND OPERATION



DAFTAR ISI
1. Tujuan
2. Komponen
3. Dasar Teori
4. Prinsip Kerja
5. Gambar Rangkaian
6. Video Rangkaian
7. Link Download


1. Tujuan

   > untuk mengetahui kemampuan sirkuit untuk sangat menguatkan sinyal yang berlawanan pada dua input?

2. Komponen

  • Op-amp

 Hasil gambar untuk gambar op amp

op-amp merupakan suatu jenis penguat elektronika dengan sambatan  arus searah yang memiliki bati (faktor penguatan ) sangat besar dengan dua masukan dan satu keluaran.

  •  Resistor
 Hasil gambar untuk gambar resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus . Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum ohm.

  •  Ground

     Hasil gambar untuk gambar ground


Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi



3. Dasar Teori


DIFFERENTIAL AND COMMON-MODE OPERATION




DIFFERENTIAL INPUTS

 Bila input terpisah diterapkan pada op-amp, perbedaan sinyal yang dihasilkan adalah perbedaan antara kedua input. (persamaan 1)



COMMON INPUTS

Bila kedua sinyal input sama, elemen sinyal yang umum karena kedua input tersebut dapat didefinisikan sebagai rata-rata dari jumlah dua sinyal. (persamaan 2)


OUTPUT VOLTAGE

karena setiap sinyal yang diterapkan pada op-amp pada umumnya memiliki komponen in-phase dan out-of-phase, output yang dihasilkan dapat dinyatakan sebagai : (persamaan 3)




Vd : beda tegangan yang diberikan dari pers 1
Vc : tegangan umum yang diberikan dari pers 2
Ad : perbedaan gain penguat
Ac : gain penguat mode umum

Masukan polaritas yang berlawanan (opposite polarity inputs)

Jika opposite polarity inputs yang diterapkan pada op-amp berlawanan dengan sinyal,
Vi1 = -Vi2 = Vs , perbedaan tegangan yang dihasilkan adalah :






sedangkan tegangan umum yang dihasilkan adalah :






sehingga menghasilkan tegangan output :






Ini menunjukkan bahwa ketika input adalah sinyal berlawanan yang ideal (tidak ada elemen yang sama), output adalah gain diferensial kali dua kali dari sinyal masukan yang diterapkan pada salah satu input.

Masukan polaritas yang sama (same polarity inputs)

jika input polaritas yang sama diterapkan pada op-amp, Vi1 = Vi2 = Vs  , beda tegangan yang dihasilkan adalah :







sedangkan tegangan umum yang dihasilkan adalah :






sehingga tegangan keluaran yang dihasilkan adalah :





Ini menunjukkan bahwa ketika input adalah sinyal fase ideal (tidak ada perbedaan sinyal), output adalah mode umum yang menghasilkan sinyal masukan, Vs , sehingga hanya operasi mode umum yang terjadi.

Penolakan mode umum (common-mode rejection)

Solusi di atas memberikan hubungan yang bisa digunakan untuk mengukur Ad dan Ac di rangkaian op-amp.
1. Untuk mengukur  Ad = set Vi1 = -Vi2 = Vs = 0,5 V , sehingga:





Dengan kondisi ini, tegangan outputnya adalah :




Dengan demikian, mengatur tegangan masukan : Vi1 = -Vi2 = 0,5 V menghasilkan tegangan keluaran secara numerik sama dengan nilai Ad .



2. Untuk mengukur Ac = set Vi1 = Vi2 = Vs =  1 V sehingga :





Dengan kondisi ini, tegangan outputnya adalah :





 Dengan demikian, pengaturan tegangan input Vi1 = Vi2 = 1 V menghasilkan tegangan output secara numerik sama dengan nilai Ac


Rasio penolakan mode umum (common-mode rejection ratio)

Setelah memperoleh Ad dan Ac (seperti dalam prosedur pengukuran yang dibahas di atas), sekarang kita dapat menghitung nilai untuk common-mode rejection ratio (CMRR) yang didefinisikan dengan persamaan berikut : (persamaan 4)


Nilai CMRR juga dapat dinyatakan dalam istilah logaritma sebagai : (persamaan 5)

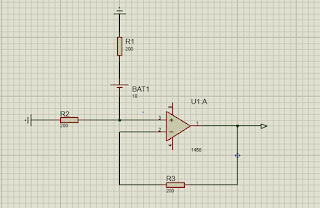

(GAMBAR RANGKAIAN)

Kita bisa mengekspresikan tegangan output dalam hal nilai CMRR sebagai berikut:




menggunakan persamaan  4, kita bisa menulis di atas sebagai : (Persamaan 6)


Persamaan 6 menunjukkan bahwa untuk nilai CMRR yang besar, tegangan keluaran sebagian besar disebabkan oleh perbedaan sinyal, dengan komponen common-mode berkurang.

CONTOH :
Tentukan tegangan keluaran op-amp untuk tegangan masukan Vi1 = 150 µV ,
 Vi2 = 140  µV . maka penguat sebagai gain perbedaan  Ad = 4000 dan nilai CMRR adalah ?
(a) 100
(b) 10^5
Penyelesaian :



4. Prinsip Kerja

Penguat Diferensial memiliki fitur yang unik, memperkuat perbedaan tegangan antara dua sinyal input tidak seperti Single-Ended yang memperkuat Sinyal Input Tunggal. Prinsipnya  menghilangkan Noise (Common-Mode Fluctuating Voltage). Dikonfigurasi untuk beroperasi sebagai penguat Single-Ended dengan membumikan salah satu input.

Penguat Diferensial Terintegrasi, Arsitektur menyerupai Penguat Operasional Tegangan-Umpan Balik Standar. Keduanya memiliki Input Diferensial, standar keluaran adalah Single-Ended dan Diferensial.

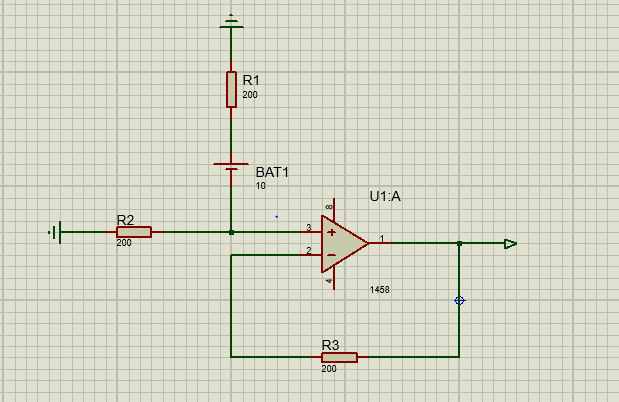

5. Gambar Rangkaian










6. Video Rangkaian




7. Link Download


    video rangkaian-download
    gambar rangkaian-download
    materi-download
    datasheet-download
