modul 2, percobaan 2, no.1
Buatlah rangkaian seperti percobaan rangkaian 2, ganti probe dengan LED biasa
2. Gambar Rangkaian[Kembali]
gambar 1. rangkaian sebelum disimulasikan

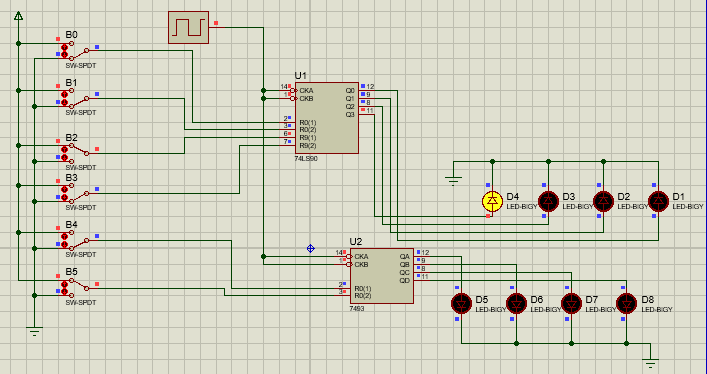

gambar 2. rangkaian sesudah disimulasikan
3. Video Simulasi[Kembali]
Pada rangkaian terdapat power, 6 buah SW-SPDT, 1 clock. 2 buah IC yang masing-masing yaitu 74LS90 dan 7493 dan 8 buah lampu LED.
Pada rangkaian ini arus mengalir dari power ke switch. kemudian, diteruskan ke IC 74LS90 dan 7493 yang mana yang tersambung ke IC 74LS90 yaitu switch dari B0 sampai B3 dan untuk IC 7493 yaitu switch B4 dab B5. Untuk IC 74LS90 pada Q0, Q1, Q2 dan Q3 pada logika outputnya berubah-ubah dari 0 menjadi 1 atau dari 1 menjadi 0 sehingga juga menyebabkan lampu LEDnya merubah-ubah menjadi hidup mati. Begitupun untuk IC 7493.
Hal ini disebabkan karena rangkaian ini merupakan Asynchronous Binary Counter yang berarti Counter Asynchronous yang akan menghasilkan output berupa angka biner. Kemudian, Counter Asynchronous merupakan rangkaian sekuensial yang akan menghasilkan output dari masing-masing flip-flop yang merubah kondisi dari 0 ke 1 atau 1 ke 0 secara bergantian. Clock disini digunakan untuk mengirim sinyal pada flip-flop yang paling ujung atau yang pertama saja, sedangkan flip-flop lainnya mendapatkan sinyal clock dari flip-flop sebelumnya.
5. Link Download[Kembali]
